小型水槽付インバータチラー RKE(空冷・水冷)

省エネの追求と高精度温度制御ハイスペックモデルのチラー

☑30%以上の省エネと圧縮機回転制御方式で温度制御精度±0.1℃の高精度制御を両立(当社従来機比)

特徴

省エネ・高精度という相反する技術を両立

インバータ圧縮機が負荷変動に応じリニアに追従することにより、最小エネルギーで高精度制御を実現しました。また、オリオン独自の容量制御により、高精度を維持しづらい低負荷時でも高精度制御を可能としました。(モード切替により低負荷時の省エネ／高精度の選択が可能です)

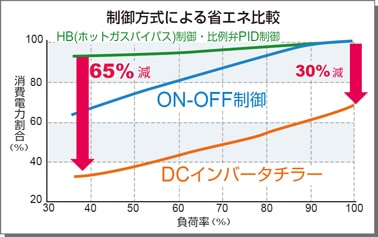

●最大65％の省エネが可能

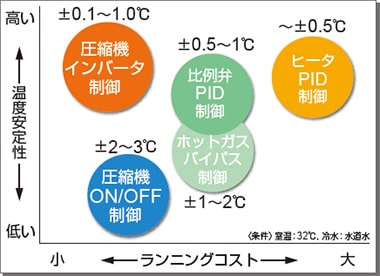

省エネ重視タイプの冷凍機 ON/OFF 制御チラーと比較しても100%負荷時で30%の省エネを達成しました。また、温度安定重視タイプのホットガスバイパス制御や、比例弁PID制御チラーと比較すれば、最大で65%もの省エネが可能です。

●高精度制御±0.1℃^※を実現

シビアな温度管理で高精度な運転を要求されるさまざまな用途に対応可能。
例えば、精密加工用レーザー・半導体製造装置・各種分析装置等と格段に用途が広がりました。
※負荷及び周囲温度安定時。

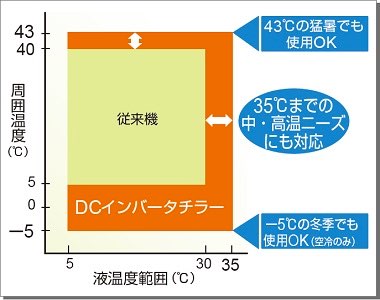

ワイドレンジを実現

液温制御範囲5～35℃と幅広い用途に対応。配管の結露防止等高温運転が可能です。
使用可能な周囲温度範囲^※を-5℃～+43℃(水冷式は+2℃～)に拡大。
より過酷な環境での使用が可能となりました。
※周囲温度が5℃以下の場合、機外配管には凍結対策が必要となります。

扱いやすさをさらに追求


操作プレートを斜めに配置し、操作性及び視野性をUP!		水槽を上部に配置し、給水や水槽内の水質確認・清掃が非常に簡単！		凝縮器用ダストフィルタも容易にワンタッチで脱着可能(空冷のみ)

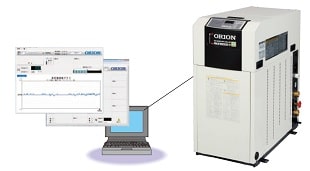

外部通信機能も強化！

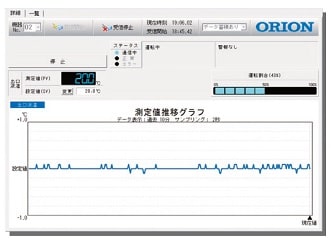

パソコンからの運転操作や液温制御状態確認等もケーブル一本で手軽に接続可能です。
リモコン・ヒーター・通信ソフト等、お客様の用途や設置環境に合わせてお選びください。
※CE対応も受注生産可能です。

チラーについて

チラーとは

チラー(冷却水循環装置)は一定温度にコントロールした水を循環することで、熱源を冷却または温調する装置です。
産業機械、医療機械、理化学機器、食品機械など、さまざまな用途に使用されます。
一般的なチラーは冷やす役割をする冷凍回路部分のみなので、チラー本体とは別に水槽やポンプを選定・調達し、これらを制御するシステムを設計・制作する必要があります。また、レイアウト設計の他、現地での配管工事と配線工事などを行わなければなりません。
しかし、オリオンの水槽付きチラーは冷却部と水槽及びポンプが一体化しており、お客様の装置への往復の水配管と電源の接続だけでご使用いただけます。
以下画像の赤い囲みまでが一般的なチラーです。オリオンの水槽内蔵タイプのチラーは水槽まで含めてパッケージ化されています。

ユニットクーラー　シリーズ構成

オリオンチラーのシリーズ構成は大きく分けて 2種類あり、チラー内部に水槽の有るもの(水槽内蔵チラー)と水槽の無いもの(チラーユニット
水槽なし)があります。お客様の設備に水槽がある場合は水槽無しを、装置に直接冷水を供給する場合は水槽内蔵を選定します。

水槽なし(解放回路用)		水槽内蔵(密閉回路用)

設備に水槽があり、その水槽内の水を冷やす場合		設備に直接冷水を供給する場合
