低負荷時でも省エネと高精度を両立



〈用途〉
・粉砕機　　　　　　　　・洗浄機　　　　　　　　・印刷機　　　　　　　・切断機　　　　　　　・工作機器
・樹脂成形機　　　　　　・レーザー加工機　　　　・溶接機　　　　　　　・包装機　　　　　　　・レーザーマーカー
・高周波誘導加熱装置　　・医療機器　　　　　　　・理化学機器　　　　　・電子顕微鏡　　　　　・印刷機(DI)
・濃縮装置　　　　　　　・リニアモータ　　　　　・農業関連機器　　　　・焼きばめ装置　　　　・X線装置
・微粉化装置　　　　　　・超音波検査装置　　　　・半導体装置　　　　　・分析装置　　　　　　・MRI
・表面処理装置　　　　　・洗浄槽　　　　　　　　・試薬保冷装置　　　　・金型の冷却　　　　　・UV硬化装置
・ジャケット冷却　　　　・真空ポンプの冷却　　　・塗料の温調　　　　　・チャンバー電極温調　・水道水からの置き換え
・クーリングタワーからの置き換え　　　　　　　　・ガスシリンダキャビネット





特徴

圧縮機のデジタル制御で、更に65%の省エネ

独自のデジタル制御(LOAD/UNLOAD)技術により、負荷0%から100%までの全負荷域で効率の良い省エネ運転を実現。

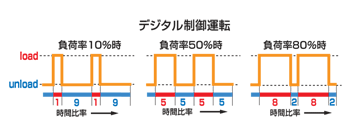

デジタル制御とは・・・ アンロード機構付き圧縮機を搭載し、ロードとアンロードを繰り返しながら液温を制御する。



安心と信頼の設計

お客様と高い支持を受けている当社のインバータチラーの主な機能を継承し、併せて構造部品のシンプル化により、高い信頼性を実現し
多様なニーズに対応。



空冷式と水冷式があります

水槽のない工場の方は、水槽内蔵型のチラーが便利です！購入してすぐに使えます。



外部通信機能を標準装備

パソコン通信でチラーの運転・監視が可能です。





チラーについて

チラーとは

チラー(冷却水循環装置)は一定温度にコントロールした水を循環することで、熱源を冷却または温調する装置です。
産業機械、医療機械、理化学機器、食品機械など、さまざまな用途に使用されます。
一般的なチラーは冷やす役割をする冷凍回路部分のみなので、チラー本体とは別に水槽やポンプを選定・調達し、これらを制御するシステムを設計・制作する必要があります。また、レイアウト設計の他、現地での配管工事と配線工事などを行わなければなりません。
しかし、オリオンの水槽付きチラーは冷却部と水槽及びポンプが一体化しており、お客様の装置への往復の水配管と電源の接続だけでご使用いただけます。

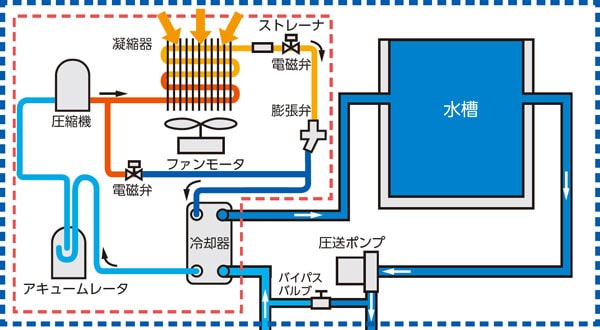

以下画像の赤い囲みまでが一般的なチラーです。オリオンの水槽内蔵タイプのチラーは水槽まで含めてパッケージ化されています。







ユニットクーラー　シリーズ構成

オリオンチラーのシリーズ構成は大きく分けて 2種類あり、チラー内部に水槽の有るもの(水槽内蔵チラー)と水槽の無いもの(チラーユニット水槽なし)があります。お客様の設備に水槽がある場合は水槽無しを、装置に直接冷水を供給する場合は水槽内蔵を選定します。

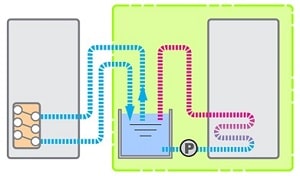

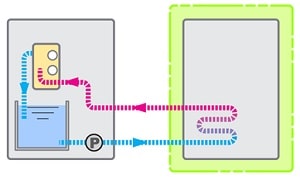

水槽なし(解放回路用)		水槽内蔵(密閉回路用)
設備に水槽があり、その水槽内の水を冷やす場合		設備に直接冷水を供給する場合



また空冷式のチラーと水冷式のチラーがあります。チラーの凝縮器を空気で冷やす放熱方式を空冷式といい、チラーの凝縮器を水で冷やす放熱方式を水冷式といいます。
