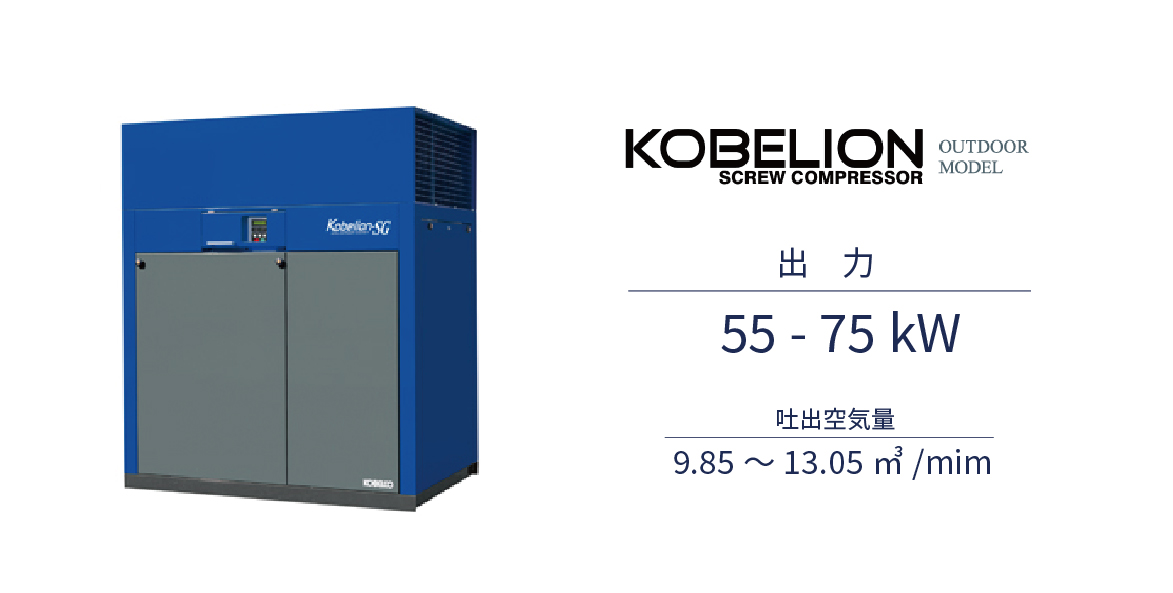

KOBELION VSⅢ型 屋外シリーズ

VSⅢ屋外機TOP

クラス最高の吐出空気量を実現したコベライアンVX・VS

本体設計から一つひとつを見直し、性能をさらに磨き上げた新型コベライアン。 エネルギーロスを徹底的に削減し、クラス最高の吐出空気量を達成するために、 コベルコの技術とノウハウのすべてを注ぎ込みました。





コベライアンの高性能・高機能をそのまま屋外シリーズへ!

<屋外機シリーズ>の特徴

国内クラス最高の性能
②全機種高効率の『ビルトインオーバーハング直結構造』採用
50/60Hz共用(全国どこでも移設が可能!)
④高機能新型モニタ搭載による利便性・操作性の向上



屋外機のメリット

①コンプレッサ室などが不要で、設置コストを大幅に削減。
②排気ダクト、換気扇などの給排気工事も不要です。
③屋上・軒下・階段下など設置場所を選びません。
④圧縮空気の使用場所近くに設置でき圧力の最適化=省エネが可能。





パッケージ防水はIP23相当

IP(InternationalProtection)とは、IEC規格529にて規定された固形異物や水に対する電気機器やキャビネットの異物侵入保護等級の表示のことです。





インバータ制御+e-STOP+ワイドレンジ制御で省エネ効果アップ

インバータ制御+e-STOP+ワイドレンジ制御で省エネ効果アップ

広範囲のインバータ回転数制御に、ワイドレンジ制御、e-STOP機能を搭載することで、あらゆる負荷時での省エネを実現しました。



ワイドレンジ制御の圧力設定範囲がさらにワイドに

使用条件に応じて、最適圧力・最大風量を提供するワイドレンジ制御の圧力設定範囲が、0.6~0.85MPaとさらにワイドになりました。圧力設定幅は、±0.01MPaで、液晶タッチパネルモニタによりワンタッチで設定できます。







ムダなエネルギーを使わないe-STOP機能。

e-STOP機能とは、コンプレッサの負荷が下がりエアの供給が不要な場合、アンロード待機せずに即モータ停止。必要に応じて再起動させることによって消費電力を削減する省エネシステムです。
一般的なインバータ機では、停止後残圧起動※防止により再起動まで数分の時間を要するため、アンロード待機し停止をしないことで再起動時のライン圧力の低下を予防していましたが、新型コベライアンは即時の再起動が可能。さらに、ワイドレンジ制御の増風量で昇圧時間の短縮も可能です。



ムダなエネルギーを使わないエeーSTOP機能。





インバータの定圧制御による省エネ効果

圧力を一定に保ちながら回転数を制御することで、大幅な省エネがはかれます。



冷却ファンに省エネターボファンを採用

省エネターボファンの採用により、従来の約半分の動力で対応が可能。さらに、負荷・吐出温度によりファンの回転数をコントロール。



ビルトインオーバーハング直結構造+新制振板を採用

ベルトやギヤで発生していたメカロスを なくし、低圧損構造により徹底した効率化・省エネ化を達成。本体・モータ完全密閉構造によってメカニカルシールも不要。また、コベルコ独自の新制振板を採用することで可変速制御時の振動を抑え、耐久性がさらに向上しました。



永久磁石モータ直結スクリュ本体 新制振板 インバータによる可変速制御時に発生する振動をコベルコ独自の技術で吸収し、高性能でコンパクト急極の直結構造を実現。





高性能な本体を開発

コンプレッサの心臓部である本体を開発。スクリュロータのサイズ・デザインの最適化をはかり、基本性能を大幅に向上させることで、クラス最高の吐出空気量を達成しました。



コンプレッサの心臓部である本体を開発。スクリュロータのサイズ・デザインの最適化をはかり、基本性能を大幅に向上させることで、クラス最高の吐出空気量を達成しました。



IPMモータ(永久磁石モータ)搭載

汎用誘導モータ、高効率誘導モータを上回る効率を実現。また、専用インバータの使用で、従来のインバータ制御より、すぐれた省エネ効果を発揮します。



周囲温度45℃対応可能(全機種標準)

周囲温度への耐久性を向上させるために、クーラ形状・ファン等の冷却系統を見直し、周囲温度45℃でも異常停止しない運転を可能とした、ゆとりある設計基準を採用しています。
※周囲温度40℃を超える環境で長時間の連続運転を行った場合、電装品・Oリング等の寿命が通常よりも短くなります。



周囲温度45℃対応可能(全機種標準)



水分除去運転機能搭載

オイルタンクの内部温度を高く保持して、ドレンの発生を防止することで、ドレン抜きを不要にしています。スタート直後など低温時に発生するドレンも、水分除去運転機能でドレンの発生を防ぐことにより、潤滑油の劣化も防止します。



先進機能のVSモニタ搭載。操作性、機能性が大幅に向上しました。

カラータッチパネルの採用

運転状況の把握からコンプレッサの設定、運転記録やアラーム履歴の確認、お問合せ先の表示まで、このモニタで行えます。カラー表示、系統図などのビジュアル表示で、さらに操作性が向上しました。

カラータッチパネルの採用





表示機能

表示機能





安全機能

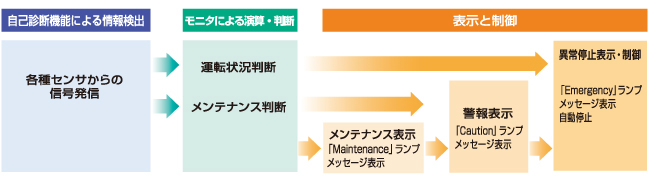

■トラブルを予防する新型モニタの早期警戒システム
VSモニタは、自己診断機能と表示・警報・自動停止機能からなる、高度な早期警戒システムを装備し、突然のマシンダウンを防止します。センサで検出した情報や設定したデータに基づいて、コンピュータがコンプレッサのコンディションを判断し、必要なメンテナンスをメッセージとランプで通報するため、日常の点検・管理がラクになるばかりかマシンダウンにつながるトラブルの早期発見とすばやい対応を可能としています。さらにメンテナンス、警報、異常停止、それぞれ一括表示の外部出力端子出しを標準装備しているため、遠隔地でも運転状況を管理することができます。

安全機能



通信機能

コベライアンVS同士なら、シンプルな配線のみで2台交互運転が行えます。先発・次発機の切替タイマ搭載により、任意で切替が可能。また、インバータ同士であれば、圧力一定制御が可能な同期運転制御が行えます。





制御盤の不要な2台交互運転

制御盤の不要な2台交互運転



USBメモリによるデータロギング

運転状況(圧力・温度・電流など)、異常停止、警報、メンテナンス情報などモニタに表示する各種運転データを、モニタにUSBメモリを接続することでロギングが可能(CSV出力)。
運転データの蓄積や故障時の事前、事後データの採取、さらに取り出したデータから省エネ診断も行えます。



便利なパススルー機能

便利なパススルー機能

「VSモニタ」搭載機を親機1台にすることにより、パススルー機能が最大6台まで使用できます。接続されている他のユニットの圧力設定などが可能で、また他のユニットの運転データの取り込みや記録が行えます(コベライアンVSのみ)。



遠隔監視に対応

遠隔地からリアルタイムで運転状況を把握できるので、運転管理の省力化や異常発生時の迅速な対応を可能にします。



●Modbus通信機能を標準装備
コンプレッサをリモート監視できるModbus機能を標準装備。通信を介して運転データの収集や遠隔操作を実現します。





その他機能

外部出力接点の選択が可能

外部出力接点の選択が可能

たとえば、異常圧力低下時などに、外部接点出力信号3点をモニタで選択、設定することができます。



圧力設定が3パターンまで可能

圧力設定が3パターンまで可能

圧力パターンの設定が、3パターンまで行えるので、平日・夜間・休日など、圧縮空気の使用状況に応じて、設定を使い分けることができます。

過負荷防止機能搭載

インバータが過負荷を検知したとき、自動で回転数を下げることで異常停止を防止し、エアの供給を継続することができます。



省エネ表示

省エネ表示

省エネ運転効果を葉っぱの数で表示します。





ビルトインオーバーハング直結構造の採用

ビルトインオーバーハング直結構造の採用

ビルトインオーバーハング直結構造により、ベルト調整・交換が不要。モータ軸受交換やグリスアップも必要ありません。さらに、メカニカルシールレス構造によりメンテナンスが一段とラクになりました。



吸込フィルタの大型・低圧損化

吸込フィルタの大型・低圧損化

大型吸込フィルタの採用で、圧力損失を低減。また、清掃時間の長期化を可能にしました。









コベルコエクストラオイル採用

コベルコエクストラオイル

高い性能と経済性を兼備えた潤滑油。
新型コベライアンの性能をより引き出します。













DCリアクトル内蔵

高調波を抑制するDCリアクトルを内蔵。



雷サージキラー、ノイズフィルタ内蔵



電装品保護機能

●瞬停保護機能 0.3秒以内
●停電後自動復帰 1~20秒
